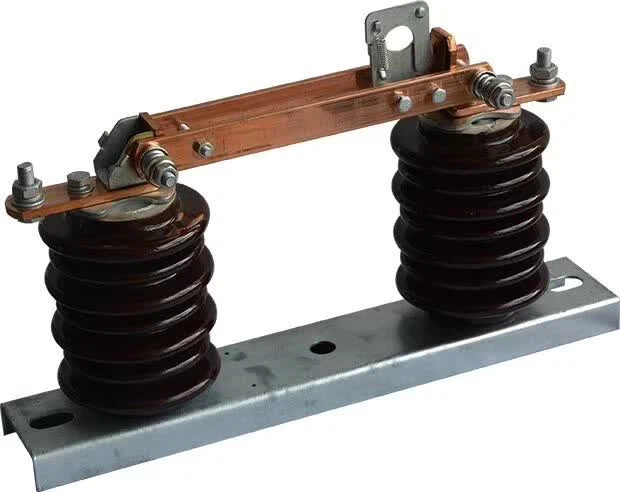

Uma chave seccionadora é um dispositivo de comutação usado principalmente para isolar fontes de energia, operações de comutação e conectar e desconectar circuitos de baixa-corrente. Falta funcionalidade de extinção de arco. Quando na posição aberta, os contatos possuem uma distância de isolamento especificada e uma marca de desconexão clara. Quando na posição fechada, a chave de isolamento pode transportar a corrente sob condições normais do circuito e a corrente sob condições anormais (como um curto-circuito) por um tempo especificado. Geralmente é usado como uma chave isoladora de alta-tensão, com tensão nominal de 1 kV ou superior. Seu princípio de funcionamento e estrutura são relativamente simples, mas devido ao seu alto uso e altos requisitos de confiabilidade, tem um impacto significativo no projeto, construção e operação segura de subestações e usinas de energia.
Requisitos básicos para isoladores
1. Os isoladores devem ter um ponto de desconexão claro para facilitar ao pessoal de manutenção identificar se o equipamento elétrico está desconectado da fonte de alimentação.
2. Devem ser mantidas distâncias de isolamento suficientes entre os pontos de desconexão para evitar avarias e perigo para o pessoal em caso de sobretensão ou arco interfásico.
3. Eles devem ter estabilidade suficiente contra-curtos-circuitos e não devem se desconectar automaticamente devido à força eletromotriz, o que poderia causar um acidente grave.
4. Devem ter uma estrutura simples e operação confiável.
5. O isolador principal e o isolador de aterramento devem ser interligados para garantir que a seccionadora seja aberta antes de a chave de aterramento ser fechada ou que a chave de aterramento seja aberta antes de a seccionadora ser fechada.

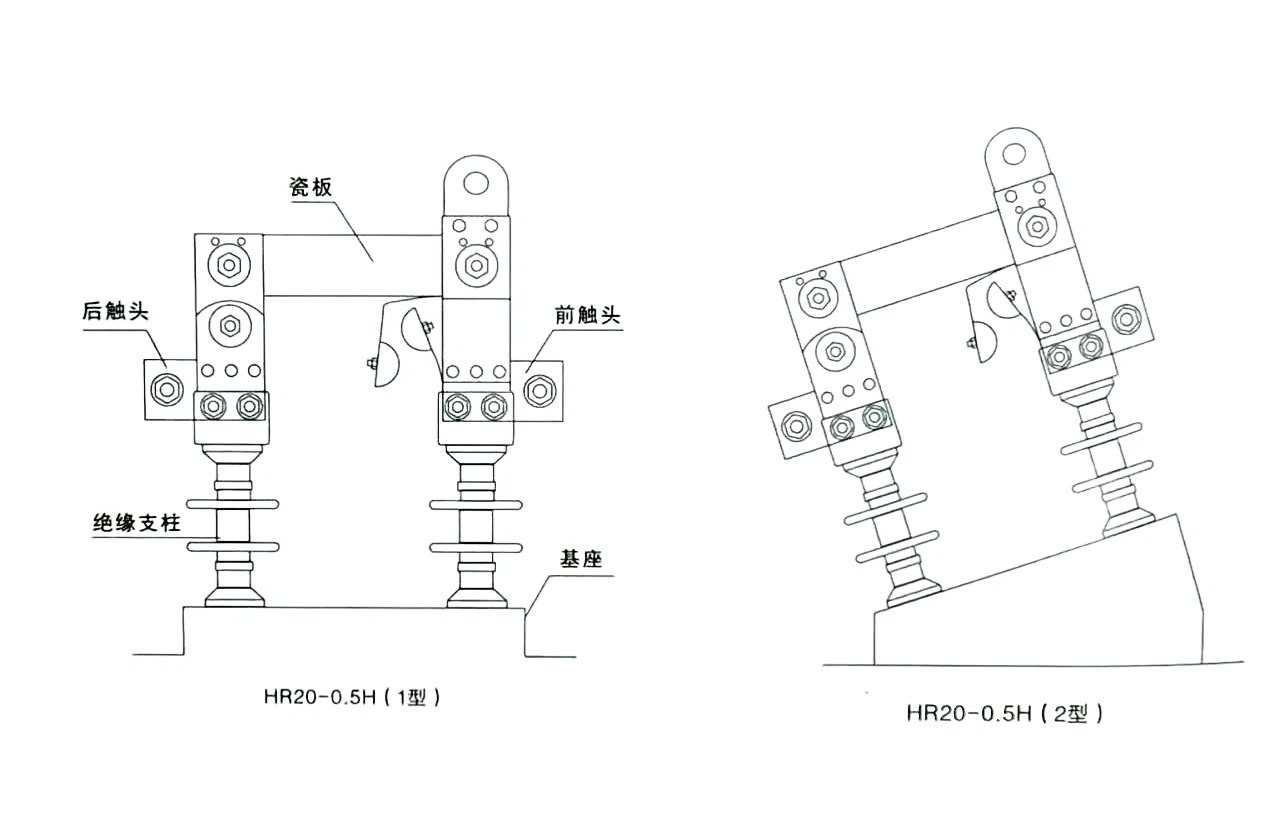

Estrutura e funções correspondentes
Parte condutora
Geralmente composto por um contato móvel e um contato estacionário. No estado fechado, eles podem passar de forma estável e confiável a corrente nominal, a corrente suportável de curto-tempo e a corrente suportável de pico; eles podem comutar pequenas correntes capacitivas e indutivas ou correntes de transferência de barramentos durante a abertura e fechamento; e devem proporcionar uma ruptura de isolamento segura e visível no estado aberto.
Isoladores
Geralmente feito de porcelana ou borracha de silicone. Ele suporta as partes condutoras e garante um isolamento confiável entre o circuito condutor e o terra, entre os pólos e entre as seccionadoras. Pode suportar com segurança o peso das unidades de fechamento e abertura do seccionador e a tensão dos condutores conectados; bem como a força eletromotriz gerada por correntes de falha, forças do vento e vibrações causadas por terremotos. Alguns ou todos os isoladores também servem como componente de transmissão.
base
O componente de base e transmissão, que consiste principalmente na estrutura de base e nas suas estruturas de transmissão e conversão anexas, tem as seguintes funções principais: garantir as características estruturais do produto e resistir a todas as forças estruturais; fornecer uma interface para a base de instalação do equipamento e fixar a chave de aterramento e o dispositivo de intertravamento; transmitir instruções de operação terrestre e energia operacional para as principais partes condutoras, permitindo-lhes operar com precisão de acordo.

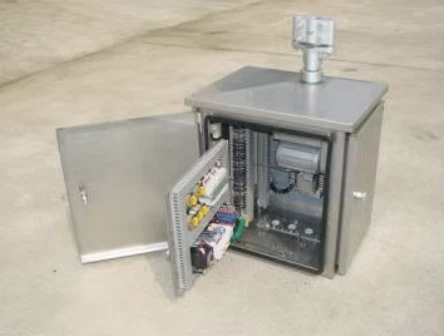

mecanismo operacional
O mecanismo operacional, que é dividido em mecanismos operacionais manuais e elétricos, funciona especificamente para executar instruções operacionais com precisão, converter instruções em energia operacional correspondente, converter força manual ou rotação do motor na rotação necessária do eixo de saída do mecanismo e transmitir isso às peças condutoras através do componente de transmissão operacional para executar as funções correspondentes de abertura e fechamento.
Sequência correta de operação para isoladores
1. Ao operar um isolador, primeiro verifique se o disjuntor do circuito correspondente está na posição aberta para evitar a abertura e o fechamento do isolador sob carga.
2. Ao desligar e energizar uma linha, os isoladores devem ser abertos e fechados em sequência. Ao operar durante uma queda de energia, o disjuntor deve ser aberto primeiro, seguido pelo isolador do lado-da linha e, finalmente, pelo isolador do lado-do barramento. A ordem de operação durante cortes de energia é inversa à ordem de desligamento. Isso porque em caso de operação errônea, seguir esta sequência pode minimizar a extensão do acidente e evitar que ele se espalhe para o barramento.
3. Durante a operação, se forem detectados defeitos graves, como danos graves ao isolador ou à haste de transmissão do isolador, a operação não deve ser retomada.
4. Ao operar um isolador, uma-pessoa de plantão deve estar no-local para verificar a posição aberta e fechada de cada fase, a sincronização, a profundidade de contato e outros parâmetros para garantir a operação e o posicionamento corretos do isolador.
5. Os isoladores geralmente devem ser operados na sala de controle principal. Se o controle elétrico remoto falhar, a operação manual ou elétrica poderá ser realizada no-local, mas isso deverá ser feito com a permissão do gerente da estação ou supervisor técnico e sob-supervisão no local.
6. Dispositivos de travamento elétrico, eletromagnético e mecânico são instalados entre a seccionadora, a chave de aterramento e o disjuntor para evitar operação acidental. As operações de comutação devem ser realizadas em sequência. Se o dispositivo de travamento falhar ou a seccionadora ou chave de aterramento não funcionar corretamente, a posição do disjuntor e da chave de aterramento correspondente deve ser rigorosamente verificada de acordo com os requisitos de travamento.
Somente após a verificação o bloqueio pode ser liberado e a operação retomada.
Nota: O fechamento do seccionador deve ser feito de forma rápida e decisiva, mas evite força excessiva no final do fechamento para evitar choque. Após a conclusão da operação, verifique se o seccionador está totalmente fechado. Após o fechamento, certifique-se de que o seccionador de aterramento esteja totalmente encaixado nos contatos fixos e verifique a estanqueidade dos contatos. A abertura do seccionador deve ser feita lenta e cuidadosamente, e depois rapidamente à medida que as lâminas saem dos contatos fixos. Especialmente ao cortar a corrente sem carga do transformador, a corrente de carga das linhas aéreas e cabos, a pequena corrente de carga das linhas aéreas e cortar a corrente de loop, o interruptor faca deve ser puxado de forma rápida e decisiva para que o arco possa ser extinto rapidamente. Após a operação do interruptor ser concluída, verifique se cada fase do interruptor faca está realmente na posição desconectada e a lâmina deve ser puxada o máximo possível.
